数字LC测量仪第2版-VK3BHR LC仪表项目-程序-原理图-PIC16F628-LCD1602-转载自外国网站

[复制链接]
发表于 2011-9-22 21:04:32 | 显示全部楼层 |阅读模式
菲尔,本迪戈业余,得到了他原来的项目的动机后产生一个基于PIC的频率计,在2002年9月业余无线电台 ​​的问题。  他认为削减下来的频率计的版本,带液晶显示器的直读电感/电容表振荡器相结合。  一些计算说服了他,虽然具有挑战性,这将有可能。  一点点从Microchip的24位浮点例程的帮助和婴儿出生 。

  菲尔改变了知情同意一个16F628A。  这款PIC包含2个比较器,不再需要原来的电路LM311的手段 。  还有其他一些小的改动,这个电路板图案也可。
www.syyyd.com (1).jpg
www.syyyd.com (2).jpg

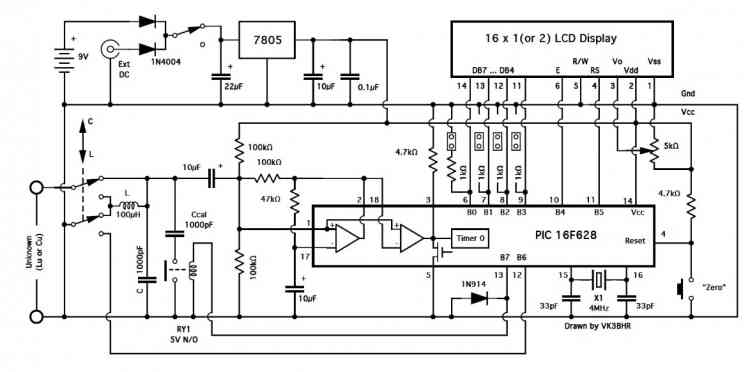

  您可以下载的原理图和部分重叠 ,以作比较,因为我得到的其他细节,俱乐部成员准备协助建设。

  注- 4.7K电阻连接到引脚PIC的3应连接到VCC和地面图所示。  董事会模式是正确的的

  您现在还可以下载HEX程序文件(压缩)。 ,对PIC的编程 。  如果没有下载,这里是一个替代的菲尔赖斯的网站的链接。

  由于在这个项目中来自世界各地的所有惊人的兴趣,现在包括一个PCB板PDF文件 。  这是一个完整的页面与“大众”生产了董事会的副本 。

  部分可从多种来源和任何对他们有什么真正特别的 。  以下几个部分组成名单是初步建立。  几乎所有的零部件都可以从Jaycar来源 。  液晶批量购买的一部分 。

  不包括在此列表中的两个终端和电池连接器 。

  一个警告 -如果您使用不同的液晶显示器,确保所有的针脚-尤其是电源引脚-是兼容的 。  否则,你可能会使用其中至少有两个 。

QtyDescriptionSourceCode
116 x 2 LCD AMPIRE AC-162D.Exetel
1Project BoxJaycarHB-6090
1PIC 16F628A-20/PJaycarZZ-8520
118 pin IC socketJaycarPI-6503
1100uH ChokeJaycarLF-1534
14MHz CrystalJaycarRQ-5274
1Reed RelayJaycarSY-4030
17805/78L05JaycarZV-1505
11N914JaycarZR-1100
15k trimpotJaycarRT-4358
1Dual-row pin stripJaycarHM-3250
41k resistorJaycarRR-0572
24.7k resistorJaycarRR-0588
247k resistorJaycarRR-0612
3100k resistorJaycarRR-0620
233pF ceramic capsJaycarRC-5318
20.001uF MKT capsJaycarRM-7010
210uF/16V tantalum capsJaycarRZ-6648
122uF/25V electro capJaycarRE-6090
110uF/16V electro capJaycarRE-6066
10.1uF mono capJaycarRC-5490
1Switch - for L/C SelectionJaycarST-0310
1Switch - for ZeroJaycarSP-0710
1Switch - for On/OffJaycarST-0335



  大会忠告

  虽然大会应相当平直向前从上面覆盖(或下载),这里是一些一般性的事情要牢记。

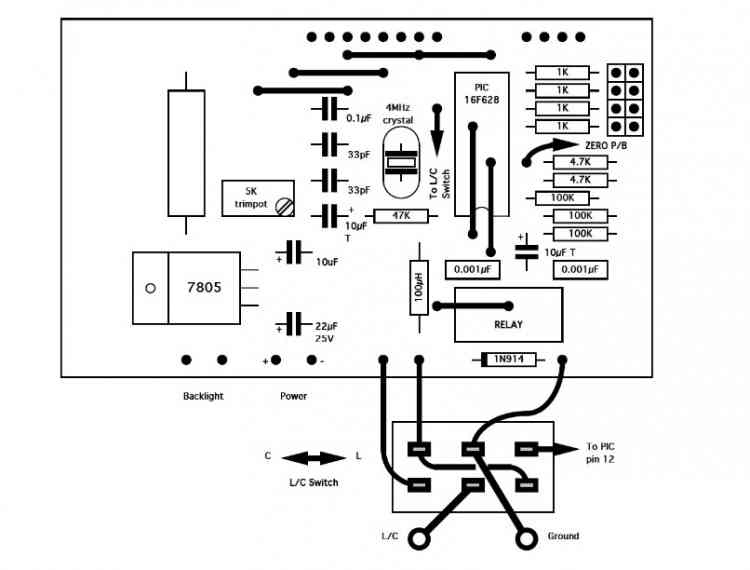

  有7个线板(对不起'回合的)链接。  安装这些第一,其中一些是根据事先知情同意或继电器 。  两个链接(显示附近),都有一个共同的洞 。

  使用PIC的一个插座。  Jaycar的“便宜”是完全确定的 。  使用昂贵的加工针的,只有当你想很难删除PIC,也许打破引脚 。

  板(振荡器)的电容器钽电。  检查“EM的两倍。

  两个1000pF的电容应文锦渡类型。  聚苯乙烯是较好的,但董事会可能会有点局促“ 。

  建议显示器背光源可用。  尚未指定一个限制电阻。  您将需要选择一个限制电流也许90毫安。  背光可能是在这样一个项目的小矫枉过正多-尤其是如果它是由电池供电 。

  印制电路板和显示屏之间的连接是你了。  使用一个插头,插座,如果你有他们 。  这是完全确定使用电线。  只是不要弯曲太多。  另一种方法是SIL头码头地带,但你不妨先焊接到板 。  指定的LCD,PCB电路板两侧的焊盘没有 。  首先检查你的盒子安排。  如果您使用这种方法,在LCD和PCB将成为一个模块,否则他们将要分开安装。

  保持周围的L / C开关的接线短的,直接的和合理的刚性。  米补偿最杂散电容和电感的“冷”的地面电感电容除外。

  干簧继电器可以安装两种方式轮。

  4MHz晶振应4.000MHz,4.1,4.3或一些附近的值。  任何标记为4.0MHz(或为4MHz晶振销售)的晶体,将足够接近,即,精度为+ / - 0.01%是确定的,并不需要修剪。

  房子的项目是一个合适的情况下的Jaycar ABS控制台盒-猫:HB - 6090。  在这种情况下安装的详细信息,这里不久将提交。

  零/复位,N / O,瞬时接触按钮开关没有被包括在零件。  也没有一个On / Off开关。  添加你自己的决定。

  标签盒,看到下面的注释,是设计,什么是装在箱子 。  小心一切的位置,考虑所有间隙等,设计您的标签,一旦你得到了它,使用一个安装模板印刷纸标签。  如果你破坏了它,打印 。  如果渣土设计或定位,很容易调整和转载。  如果你安装在框设计的标签前的一切,衡量一切,来确定标签的布局比较繁琐 。


lc_meter_inside.gif 此图像显示了PCB和LCD如何安装盒内。 最后的建设提出了对案件的中间PCB进一步的边缘上的两个安装螺丝,使他们会被隐藏的标签。 在顶部的液晶支架是由两个直角的塑料夹之间的液晶片。  9V电池对液晶显示器的背面,在泡沫橡胶包裹举行的地方休息。
lc_meter_prelabel.gif 此图像显示了成品米 - 除了面板的标签和即将修改锁眼盖板。 比在锁眼盖盘的窗口显示的文字实际上是更广泛的,它将不得不进行修改。 正如你可以看到,两个安装螺钉将难以隐藏的标签 - 标签至少方式。 开关:零/复位(左),电感/电容的选择(中心)和开/关(右)。
lcm_final.gif 此图像显示了成品米。 您可以点击图片查看大。

锁眼盖板已被修改,以提供更大的开放为LCD和PCB固定螺丝已被移动和标签所涵盖。 标签是设计一个简单的CAD程序的援助,比在框的顶部面板的凹槽更小的几毫米。 一块透明塑料胶表,然后放置在最前面。 标签,然后连接到框和其边缘的一个非常尖锐的刀修整。 提供一个下载的副本面板艺术品 。 确保你没有任何缩放打印。 完整的艺术作品将只适合于作为钻孔模板使用指定的框休会。 我修剪过的边缘,它覆盖着清晰的粘合塑料框的顶部卡住。



  现在,测试和校准

  1,检查,你已经把所有的组件,在正确的地方。

  2,检查你有铅焊接每。

  3,仔细检查PIC的方向,二极管和7805。

  4,不要忘记-没有编程PIC(购买)。 你必须加载到它的LC测量仪前,将工作的代码。 菲尔VK3BHR是很乐意帮助你做到这。

  5。仔细接通电源。 如果可能的话,第一次尝试使用一个变量的稳压电源。 同时,逐步增加电压测量电源电流。 当前应低于20毫安。 原型提请8毫安, 如果你看到上没有显示,检查,确定一切,尝试调整对比度可调电位器。  如果它被设置太远,你会看到没有显示说明字校准,则C = 0.0pF(或一些其他电容高达+ / - 10pF的)。

  6。允许几分钟的“热身”,然后按“零”按钮强制重新校准。 现在应该显示显示C = 0.0pF。

  7,连接你的“标准”的电容器。 的LC测量仪读取其值附近的某处(高达+ / - 10%的误差)。

  (8)为了提高表示电容,加入标有“4”的链接,如下图。 为了降低表示电容,加入下面的图上标明“3”的链接。 当显示值是“足够接近”标准,删除链接。  PIC将记住校准。 您可以重复多次,你喜欢(高达1000万次,我觉得你穿的PIC)。

  9,如果行为不端的米,你可以使用三通“1”及“2”检查振荡器的频率。 申请链接“2”检查的“F1”的振荡器自由运行频率。 这应该是显示为0005万+ / - 10%。 如果这个读数过高(附近00065535),米可进入“数值溢出”,并给你一个错误消息。 如果读数过低(低于0004万的说),你将失去一定的准确性。 申请链接“1”来检查“校准”频率“F2”键。 这应该是接近71%+ / - 5%的“F1”读你通过申请链接“2”获得。

  10。专家们可能要调整电感值,以提高F1近0006万,从仪表获得最大的分辨率。 是首选的“L”82uH价值而不是指定的100UH(但你不能在本迪戈买82uH电感)。

  11,如果仪表显示近0000万对F1或F2,然后重新检查周围的L / C开关的接线,“COS这听起来像您的振荡器已经停止。

  12。电感测量功能自动校准,当你校准电容功能。 所需的所有测试,以检查仪器可以“归零”与短接在一起的终端。

如果你有严重的问题与您的仪器,然后问菲尔,VK3BHR! 他希望看到的“EM所有工作正常。
