红外接近开关-红外黑白线检测模块 V3.0 -制作DIY(可以用于循迹车)

[复制链接]
发表于 2012-4-21 15:55:15 | 显示全部楼层 |阅读模式
介绍
电源:直流电压5V
带有反向保护
电位器调节灵敏度
输出LED指示
检测高度和检测物品和环境有关系,检测物品的颜色不同高度也不一样,检测白纸最高检测3厘米。

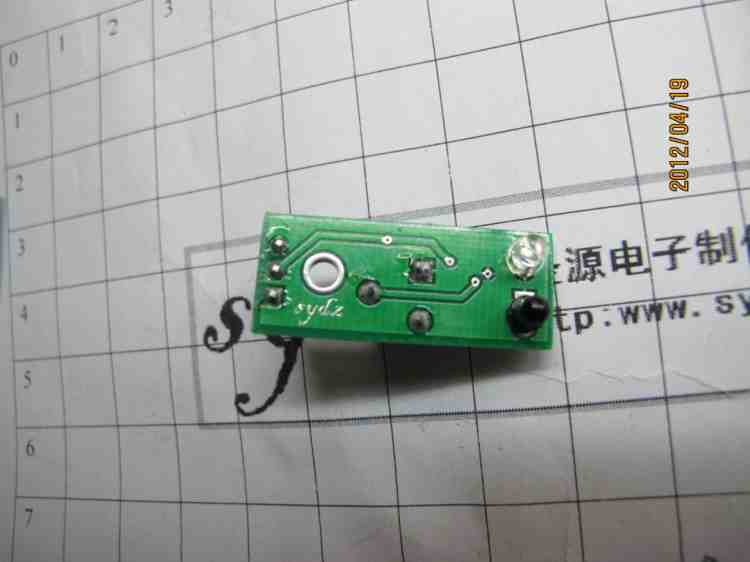

电路板尺寸

接口定义

元件全家福!!

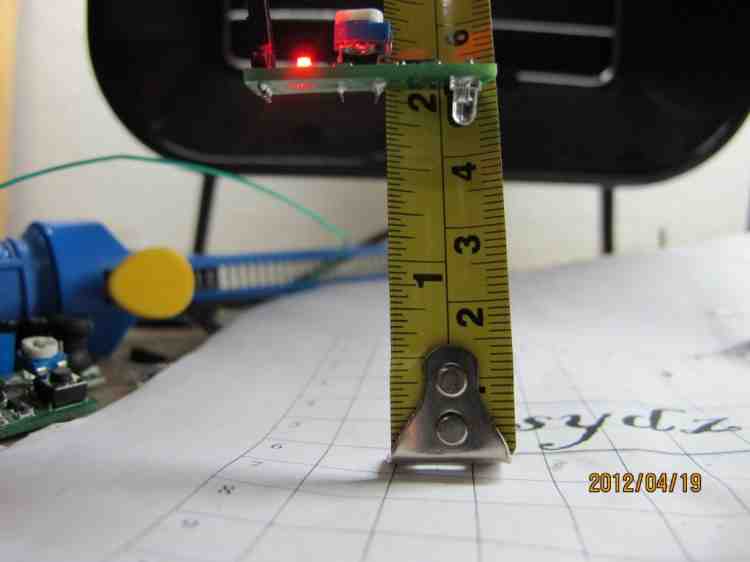

上电测试  OUT 输出为低电平

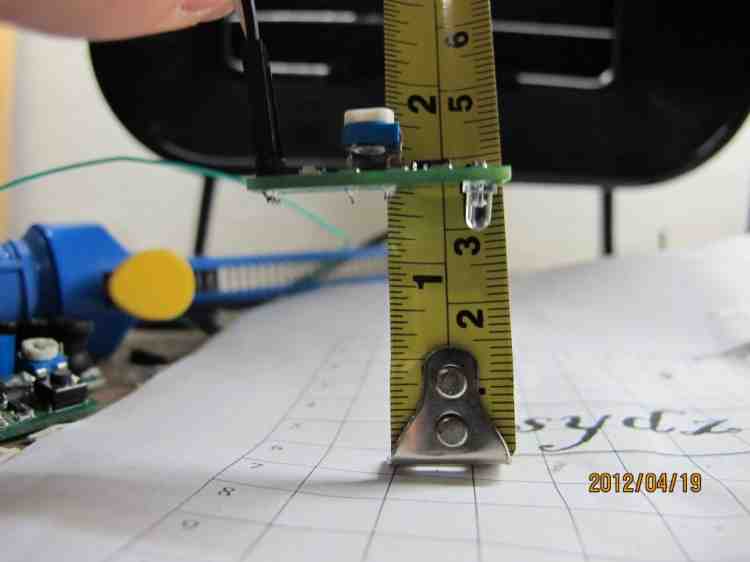

检测白色的 最高检测 3CM   OUT 输出为高电平

原理图
配件表

R1
470
R2
1K
R3
1K
RP1
103
D1
LED
D2
1N4148
D3
红外发送
D4
红外接收
U1
LM358
P1
插针

电路板
