ARUDINO WIFI 串口透传模块+UNO WIFI回传 Hello World! -实例1

[复制链接]
发表于 2013-9-25 00:48:43 | 显示全部楼层 |阅读模式

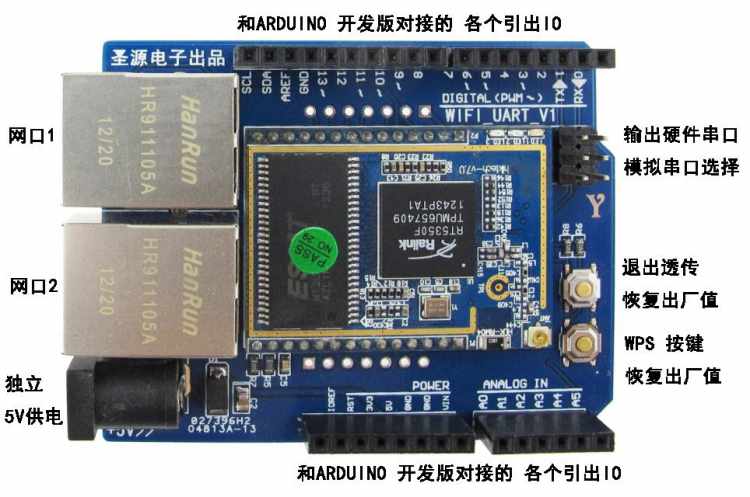

1 模块简介,(具体的可以看发的资料里面,用户手册和 配置方法)

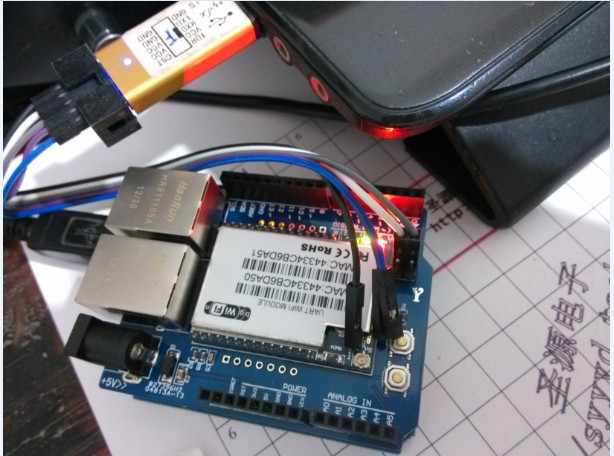

2 连接 WIFI模块 ,给模块供电,连接串口准备配置 WIFI模块

3 打开 串口配置工具 红色箭头

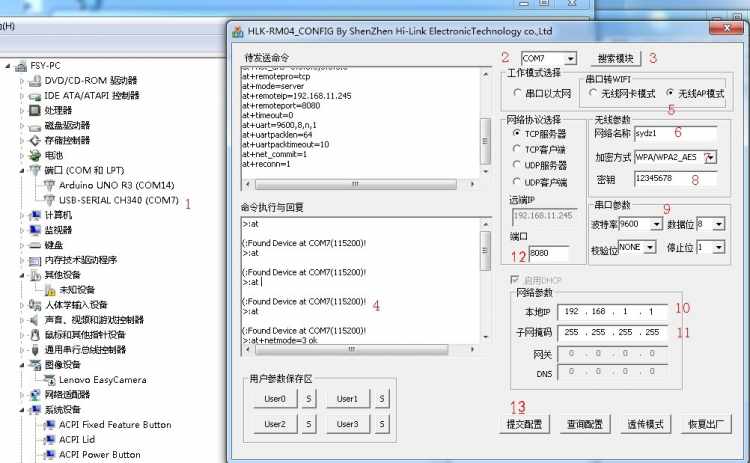

4 配置 WIFI模块

1 打开电脑设备管理器查看,你的串口CMO号
2 选择对应的 COM 号
3 按下 板子上的 退出透传 按键,然后点 搜索 后就会显示 4 位置的 返回值。
5  6  7  8  9  10 11 12   如图配置即可, 要是懂配置的也可以根据自己的需要修改 灵活应用。
12 全部配置 检查没有问题后点 提交。 等待30秒 模块会自动重启,等待后 进行下一步。

5  配置 WIFI  模块 串口透传模式
1 从新按下 退出透传  然后点搜索 就会显示 2 的返回值
3 点击 透传模式 返回 4 的值。
到这里 WIFI  模块全部配置完成了。
要是还是不懂得建议 多了解路由器的配置 ,和熟读用户手册。

6电脑无线网卡连接 WIFI 模块
现在在电脑的无线网卡 网络选择中心 就可以看到刚刚我们 配置的WIFI 模块了。

点击连接,要求输入 密码  也就是刚刚 我们 配置的  12345678  。确定。

7 电脑 IP的配置
打开 电脑无线网卡 属性 配置 ICP 4
双击 打开  ICP 4
1-4 如图 配置即可 。5 确定
电脑  的网络管理  里面 就可以看到 电脑无线网卡 已经连接到 wifi 模块了。

用 WIFI串口搜索软件 可以在电脑看到我们配置好的 网络串口 IP 号
打开后 直接 搜 就可以看到  我们配置好的 网络串口 IP 号

7 给 ARDUINO UNO 下载程序  这个玩ARDUINO 的都知道 就不用说了吧
粘贴 程序 点击下载 到ARDUINO 即可 !

ARDUINO 串口回传 Hello World!  串口测试程序
  1. void setup() {
  2. Serial.begin(9600);
  3. }

  4. void loop() {
  5. Serial.println("Hello World!");
  6. delay(1000);
  7. }
复制代码
下载完成。
8 拔掉 WIFI  模块 用来配置用的串口 模块, 插上 短路帽  使 wifi 模块的串口和 ARDUINO 的串口 0  1 脚连接 。
如 红色箭头
wifi 模块的串口和 ARDUINO 的串口 0  1 脚连接。

9 打开  串口&TCP_UDP调试工具  用这个软件显示 ARDUINO UNO  串口发出的,经过 WIFI 模块 发回来的  “Hello World! ”

10 配置 串口&TCP_UDP调试工具  软件
左边的暂时没有用到 不用管,
1-3全部都是我们刚刚配置的WIFI 模块参数,如图填入 即可。
4 填写没有问题后 点击 连接 就可以在 5看到,UNO 串口发出的数据 进过 WIFI 回传的 Hello World!

也可以用 手机显示,在发的资料里面有  安卓版的  网络调试助手
在手机安装后 配置下 IP 一样可以在手机显示  或者控制 ARDUINO 的

串口在 单片机 通讯里面用到算是最多的了,他的应用 有很多,如通过手机wifi 控制小车,
控制 WIFI 灯,控制机器人 等等

简单的实例教程 就到这了,关注的人多的话 后续会继续更新  其他的WIFI模块教程 小车 机器人  智能家居。

敬请期待后续教程,WIFI 串口控制LED

回复

使用道具 举报

发表于 2013-9-25 22:48:10 来自手机 | 显示全部楼层
你好 我买了这款设备 教程写的很好 但是就是 现在我在想怎么把信息从电脑通过wifi到arduino 的发送按钮无效  我是刚开始学习arduino的 如果有联系方式希望能尽快回答 谢谢
