8X8 FFT音频谱 声音控制 声控LED 频谱仪 点阵 电子制作套件 散件






购买地址:http://item.taobao.com/item.htm? ... p;scene=taobao_shop
8X8 FFT音频谱 声音控制 声控LED 频谱仪 64点阵LED FFT音频谱 电子制作套件 散件
介绍

按键功能说明:
“功能按键”引脚接一个按键,具体有以下三种操作:
1 改变显示模式(按住按键小于1.5秒)
该按键为“乒乓”工作模式,短按一次按键(按住按键小于1.5秒)就会改变一次显示模式。
慢闪1式(显示器显示“S1”):在此模式下,显示刷新速度最慢慢,视觉感觉良好。
快闪式(显示器显示“F”):在此模式下,显示刷新频率很快,动感。
慢闪2式(显示器显示“S2”):在此模式下,显示刷新频率适中。
本芯片复位即工作在“慢闪2”式模式下,短按一次按键就改变一次模式。
2 改变信号检测灵敏度模式(按住按键大于1.5秒)
该按键为“乒乓”工作模式,长按一次按键(按住按键大于1.5秒)就会改变一次信号检测的灵敏度。
较低灵敏度(显示器显示“L”):在此模式下,能够过滤较弱的干扰信号 ,对电源的杂波反应不敏感。
较高灵敏度(显示器显示“H”):在此模式下,能够检测出更弱的音频信号,对电源的杂波反应敏感。
适中灵敏度(显示器显示“M”):在此模式下,信号检测灵敏,对电源的杂波要求不高。
本芯片复位即工作在“适中灵敏度”模式下,长按一次按键就改变一次灵敏度模式。
3 进入测试模式
   先按住按键不放,上电,芯片自动进入测试模式。测试模式下,可以测试LED的亮度和线路的好坏。

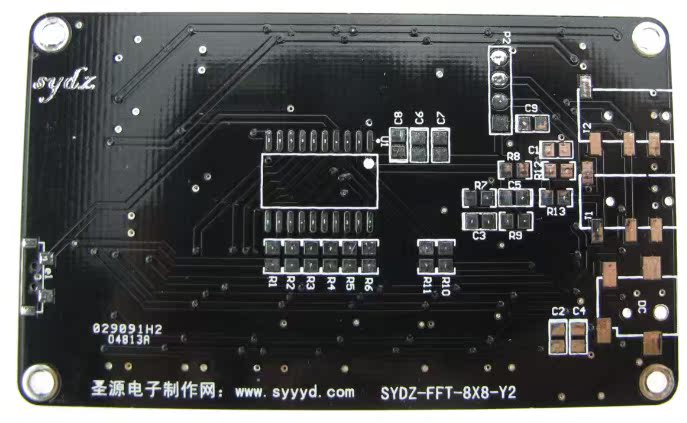

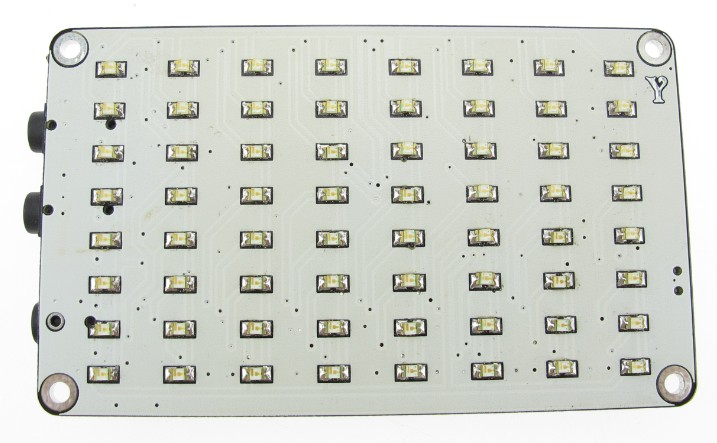

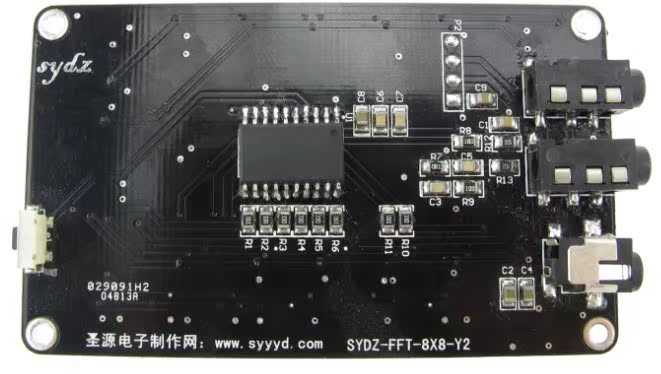

下图全部元件展示:
发货清单, 所有配件清单:
名称
型号
数量
电阻
33
9
电阻
10
1
电阻
330k
2
电阻
1K
2
电容
106
4
电容
104
5
芯片
fft2088
1
发光二极管
LED
68
轻触开关
1
3.5MM 贴片音频口
2
3.5MM DC电源座
1
电路板
1


套餐各种颜色展示:
-----------------------------------------------------------------------------------------------
-----------------------------------------分割线---------------------------------------------
其他配件购买地址:

3.5MM DC电源线 购买地址:http://item.taobao.com/item.htm?spm=a1z10.5.w4002-462416090.29.uZ50q4&id=16523284334

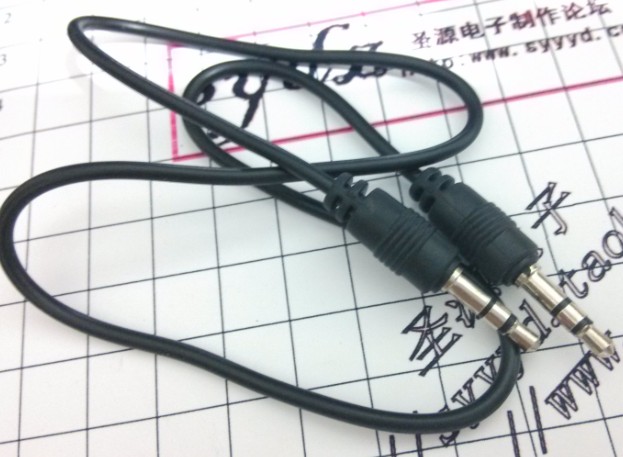

3.5MM 音频连接线长度50cm:http://item.taobao.com/item.htm?spm=686.1000925.1000774.11.HGDXHe&id=18633809477

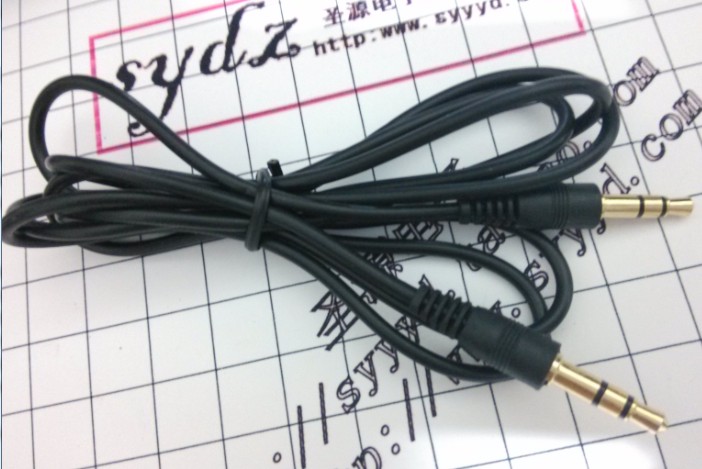

3.5MM 音频连接线长度120cm:http://item.taobao.com/item.htm?spm=686.1000925.1000774.6.HGDXHe&id=25482212079
