AVR可脱机高压并行编程器制作-AVR并行编程器-此款可脱机并行编程器

sydz

在AVR并行编程器的基础上，设计了此款可脱机并行编程器。除完成原编程器的所有功能外，增加了可脱机编程功能，根据设置的参数，实现脱机编程FLASH（最大20K代码）、EEPROM、熔丝位、锁定位，在目标芯的FALSH或EEPROM指定地址自动写入序列号、时钟校正值等功能。是工厂，学校，个人等开发AVR单片机的理想工具，特别适合AVR单片机的量产编程。

　

file:///C:/Users/FSY/AppData/Local/Temp/msohtml1/02/clip_image001.jpg

file:///C:/Users/FSY/AppData/Local/Temp/msohtml1/02/clip_image002.jpg

　

file:///C:/Users/FSY/AppData/Local/Temp/msohtml1/02/clip_image004.jpg

AVR可脱机高压并行编程器制作提要　

　　

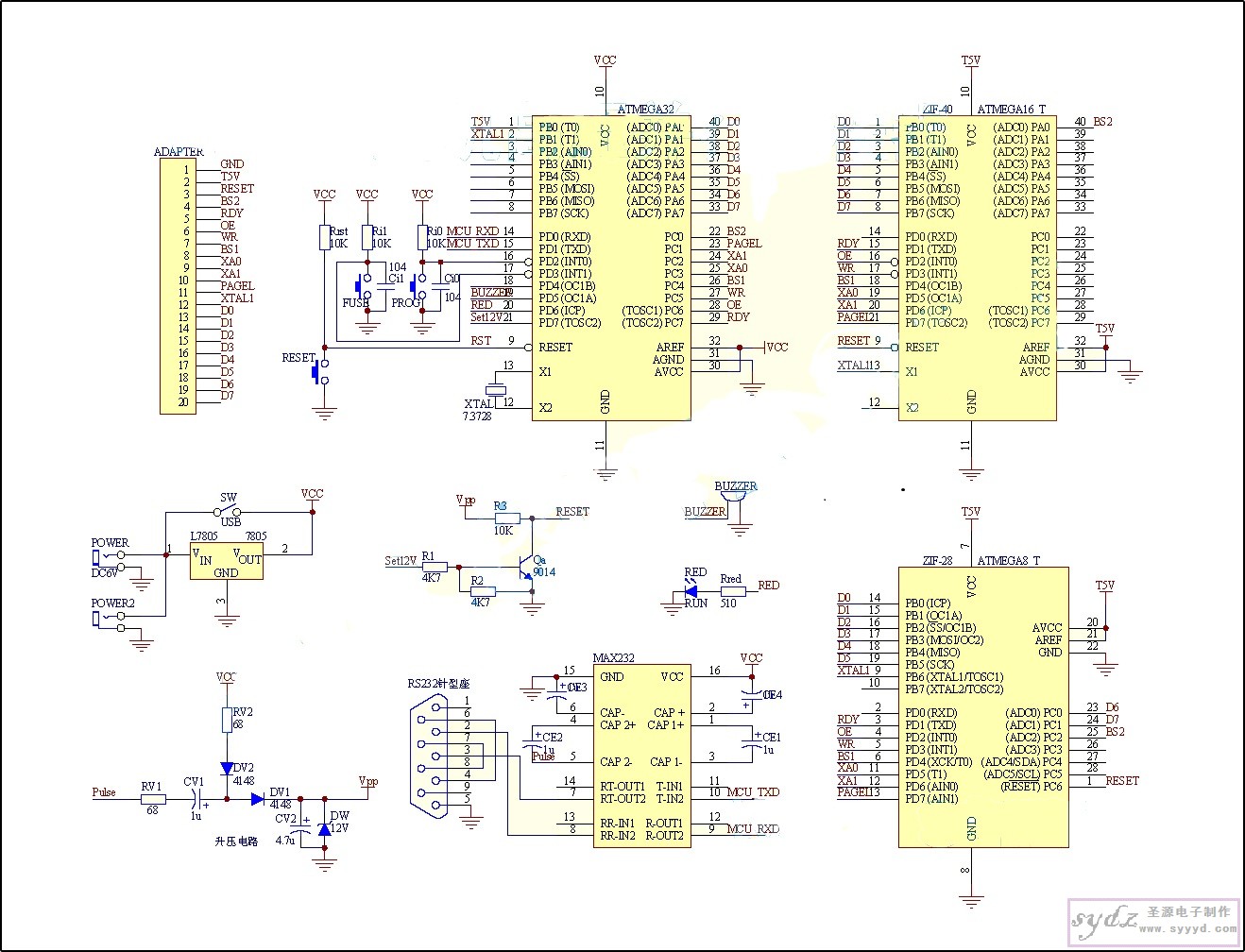

　　１．按电路图（HvproM32LP_SCH.png）装配制作。
　　２．将BootLoader固件（M32.BOOTLOADER.NEW.03.BIN）及EEPROM数据文件（M32EEPROM.BIN）用其它编程工具同时写进主控MEGA32芯片。
　　　　熔丝位图１所示：

file:///C:/Users/FSY/AppData/Local/Temp/msohtml1/03/clip_image001.jpg

图１

　

　　３．安装PC端程序并启动。安装及设置方法见帮助文件。
　　４．将编程器连接计算机。
　　５．使用［升级固件］写主控芯片固件程序（M32FW-115200-04-B+.BIN）。
接通编程器电源。确保计算机与编程器通讯正常。

　　　　［关于］按钮下拉菜单，包括［固件版本］、［升级固件］和［升级EEPROM］。

　　　　点击［升级固件］，打开固件文件，显示升级固件提示界面，图2。

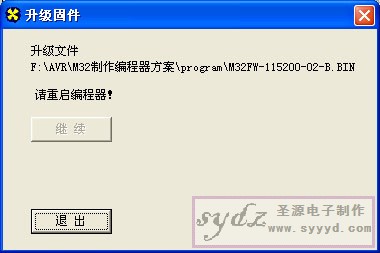

　　　　若［继续］按钮无效，提示“请重启编程器。按编程器［复位］键，重启编程器，［继续］按钮有效。

　

file:///C:/Users/FSY/AppData/Local/Temp/msohtml1/03/clip_image002.jpg

　

图2

　

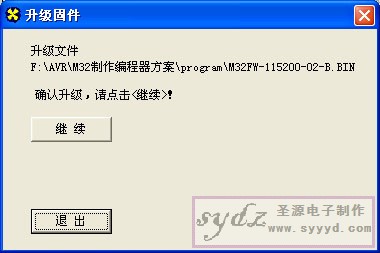

　　　　若［继续］ 按钮有效，略过上步，点击［继续］进行升级，升级过程中编程器指示灯闪烁。

　

file:///C:/Users/FSY/AppData/Local/Temp/msohtml1/03/clip_image003.jpg

　

图3

　

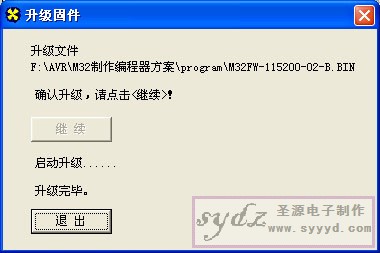

　　　　升级完成后，显示“升级完毕”，编程器指示灯常亮，进入正常工作状态。

　

file:///C:/Users/FSY/AppData/Local/Temp/msohtml1/03/clip_image004.jpg

　

图4
