旧硬盘时钟制作-PIC16F628单片机控制时钟-原理图-HEX文件-制作DIY-转载自国外网站

[复制链接]
发表于 2011-12-23 12:11:50 | 显示全部楼层 |阅读模式

左边的图像是在黑暗中运行的时钟,一个在右边是在休息的时钟。 有更多的图片和视频下面。
有一个旧的硬盘驱动器不再起作用? 只要,因为它仍然旋转的机会,你可以建立一个您的旧硬盘驱动器的时钟!
您将需要一些电子知识,一些常见的电子元件和位

耐心。 产生的时钟是不完全实际的,因为大多数硬盘驱动器(特别是老年人的)过一个时钟,每天24小时运作的响亮。

到上层驱动器盘片和中心驱动器盘片上的白色胶带切槽提供了一个槽时的LED照明将是一个时钟手。使用12个高功率的 LED显示时钟指针,蓝6和6红。

概览

  • 时针分针是由蓝灯表示,红灯代表和秒针的紫色(蓝色和红色同时)代表。
  • 红外光束传感器和钻指数孔在较低的驱动器盘片。
  • 三个微动开关来设定小时,分钟和秒。
  • 自定义编程的PIC16F628单片机控制时钟的操作。

获悉,新的项目时,可或其他项目的信息是张贴签署了我们的邮件列表。钟构建CLOCK

1)选择驱动器:寻找旧的硬盘驱动器,可以旋转,接通电源时,您可能需要断开40针数据线看到,它可以旋转起来。 驱动器必须逆时针旋转。

2)打开驱动器:打开驱动器,看到有三个盘片在单位。 我们将需要三个自顶一个将有削减到它的插槽,第二个会的一块白胶布(或其他一些高反光材料连接。第三盘片将有一个索引孔钻了进去,该指数孔将被用来确定插槽是当它旋转时,它仍然可以工作,使用两个盘片驱动器,但顶部的红外光束传感器将可见时,一只手是。

3)切槽:取出盘片的中心螺丝,这应该让盘片被删除。 切槽进入第一拼盘,我夹着副保护与纸板的表面,所以不会划伤盘片。 当时, 一个磨床用来切割的小树林。 这是很容易的削减,因为它是铝。 注:从一个更现代的的驱动器顶部的盘片,我结束了使用。 旧硬盘盘片是深棕色,而不是很反光,现代驱动器盘片的银色镜面抛光。

4)钻指数洞钻一个英寸的洞附近的第三盘片的边缘。 红外光束传感器 ,将定位于围绕这最后的盘片,所以一定要确保该指数在一个位置,将梁孔。 这光束传感器(又称作为一个光学中断开关)是由结合在一个壳体内的两个独立的电子装置。 该传感器是一个马蹄的形状,一个红外线LED是安装在一个半,一个光敏晶体管安装在其他。 LED始终是供电和红外光发光(人眼看不见的)。 有两种截然不同的国家,这种类型的设备可以检测。 当不存在阻碍光电晶体管进行电路连接到它的意义不破,梁梁。 当红外光束不再阻挠光电晶体管导通,电路将检测这也。 这个装置的工作原理硬盘驱动器的时钟非常好,因为索引孔钻在较低的盘片是是需要的接口设备拼盘大会。 随着安装的PIC芯片可以检测到每一次革命的旋转盘片的确切位置。

5)安装的LED:LED的外壳住房马克和钻洞,我用共6蓝6红12 。 将给予更多更好的手的知名度,但12似乎足够。 确保的 LED超亮型,标准LED将不足够明亮蒙上了良好的光束。 钻所有孔,盘片1和2(顶部和中心)之间的半路上。 我安装使用热熔胶,胶水需要一段时间干燥,在干燥的时间我暂时电源,旨在最有效的角度。

6)按付款当日价格计算的R / W ARM :如果你决定要到位读写臂大会。 删除它,如果不想要或削减武器,使他们不干扰带槽的旋转盘片削减。

7)安装红外线光束传感器 :要安装此我用一些热胶,放置在较低的驱动器的右侧区域。 安排无所谓,只要能“看到”索引孔切到第三盘片。 如果你不想购买这种传感器可以采取各种旧如旧传真机,软盘驱动器,录像机的电子产品。 有机会在周围的东西躺在刚刚你在找什么。 我用了一个旧的51 / 4英寸软盘驱动器 。 建设和安装电路板:使用一些PERF板创建的电路板,下面是一个示意图,向您展示如何构建它。 找到某种方式安装到硬盘驱动器的电路板。 我安装的电路板被拧到硬盘驱动器背面的塑料片。 连接导线从电路板上的LED,红外光束传感器和硬盘驱动器电源输入。

9)计划的PIC: PIC单片机代码下载 ,并刻录到程序员使用的芯片。

10)有乐趣:打开它,并设置时钟。可能的改进
  • 原来,这个时钟是有一个实时时钟,跟踪时间。 结果发现,没有这个时钟精度足够。 你会发现该芯片确实是安装在黑板上,但它不是当前正在使用。 如果是去天一次运行一个虽然RTC将需要。
  • 规模较小的LED会是很好,他们会消除丑陋的LED盖(黑色电工胶带)的需要。 表面贴装的很可能被安装到一个弧形地带和连接到驱动器的内半径,这将消除需要钻洞在每个LED的驱动器。
  • 请一个小时的花式图案...就像一个可视化的布谷鸟钟。

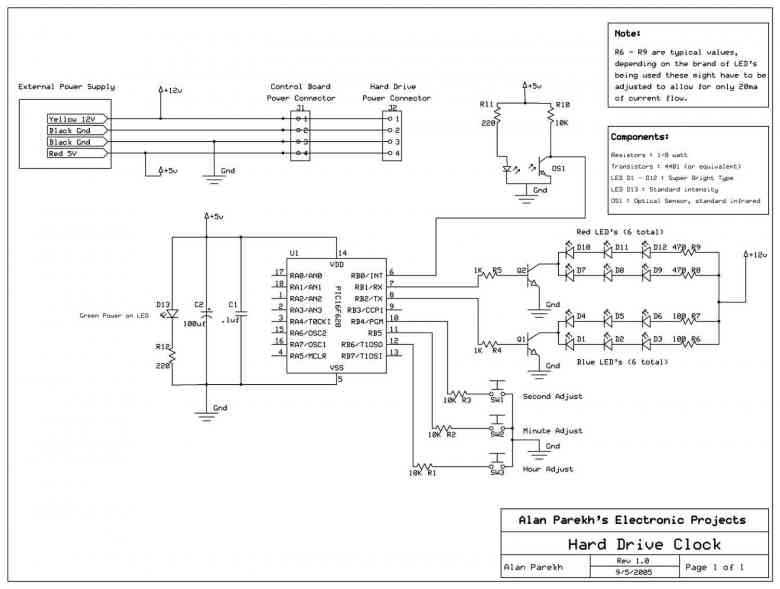

示意图
下载代码和烧伤方法这里是可以被烧毁,直接到PIC 16f628单片机HEX文件。 它需要被烧毁的芯片使用一个程序员。 程序员可以很容易地构造。 我最初建成一个没有部分程序员 16c84芯片方案,但后来将它转换方案16f628芯片。 现在有更好的程序员可以建造或购买廉价。 有一些非常优秀的免费芯片,提供刻录程序,运 PIC 和 FPP是的,我使用。 如果你想它的源代码是免费提供负责从网上商店 。时钟HEX文件PIC的程序员: FPP , 运的PIC


时钟图片

时钟的前视图


使用的电源是AT型电脑电源供应器的标准。
在右上角区域,你可以看到红外线光束传感器(3导体带状电缆它,您还可以看到如何读写大会已切断武器。
关闭红外光束传感器。
关闭的第一驱动器盘片。
请注意第二盘片上的插槽下的白色胶带(电工胶带)。
注意:硬盘驱动器是安装在右上角的两个LED的。

采取数码相机,长时间曝光,灯光熄灭。
采取了一台数码相机,正常曝光,灯。
此图显示了各种元件布局上的时钟控制board.The实时时钟要跟踪时间,但它被发现,PIC可以准确地保持几个小时的时间。 这是不够好,现在,RTC可能获得连接,并在未来的编程。
局密切。
电源线束和LED电源捆绑,硬盘驱动器电源是直接连接到控制板上的输入功率,只要电源打开硬盘驱动器上旋转起来。
board_close_angle.jpg 侧视图板。
注意:电源线,典型的一对一连接到软盘驱动器。


LED束可以小得多,如果我有有线不同,我电气有线2 3个串联的LED(每个并行对有它自己的限流电阻)平行双的LED指示灯。 我所有连接在电路板上,用24个人(每个LED 2线,如果我没有,我想再次有线每个系列3个LED上的物理时钟,这将只需要8线时钟电路板(只有6如果每种颜色的第一个LED阴极作了共同)
侧视图,注意用于安装时钟控制电路板的塑料板。 黑胶带是用来盖的LED外。


我离开支架有点长,这意味着时钟可以留给它的背部,或像一个座钟角度。

HEX文件-原理图.zip (104.12 KB, 下载次数: 46)
回复

使用道具 举报

 楼主| 发表于 2011-12-23 12:18:30 | 显示全部楼层
视频呢地址直接点击查看视频:
旧硬盘时钟制作-PIC16F628单片机控制时钟--视频
