LED点阵数字钟制作完成,多图分享~~

[复制链接]
发表于 2012-5-21 18:37:07 | 显示全部楼层 |阅读模式
本帖最后由 keen 于 2012-5-21 18:53 编辑

到手后当天晚上花了3个小时焊接完成,第一次焊接贴片元件,高手请无视渣焊功。


加电后发现屏幕显示缺行缺列缺点,而且时钟可以设定但不走时间。跟店主联系,说是缺行 是 8050没焊接好,    缺列是 595 没焊接好
补焊后故障依旧,无奈下把主IC补焊了一次,问题解决

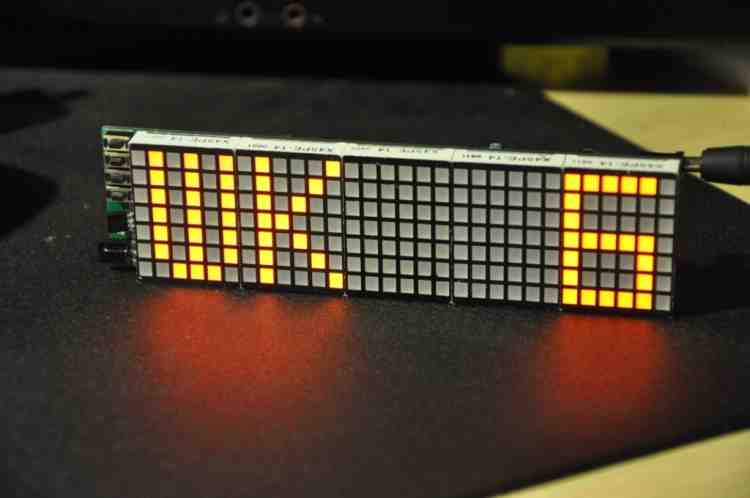

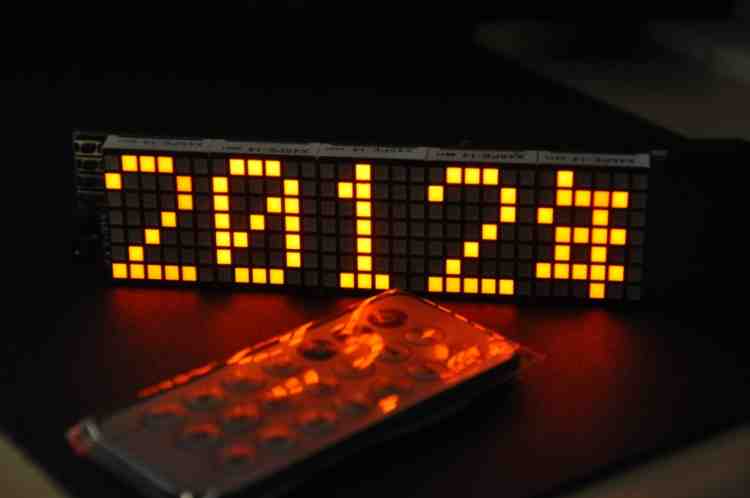

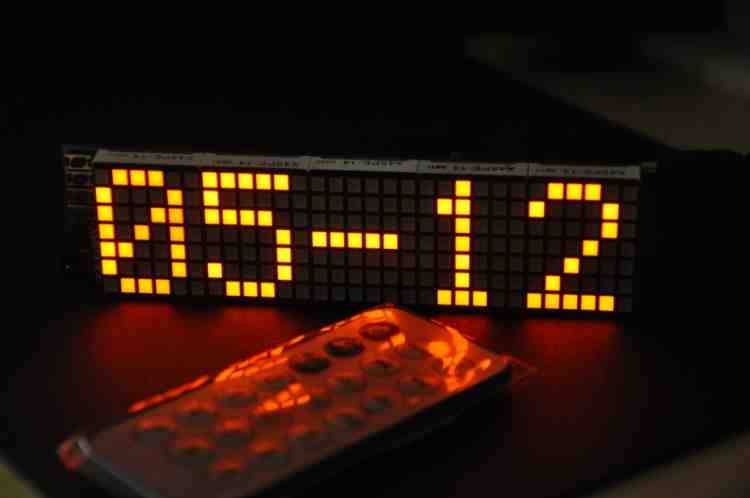

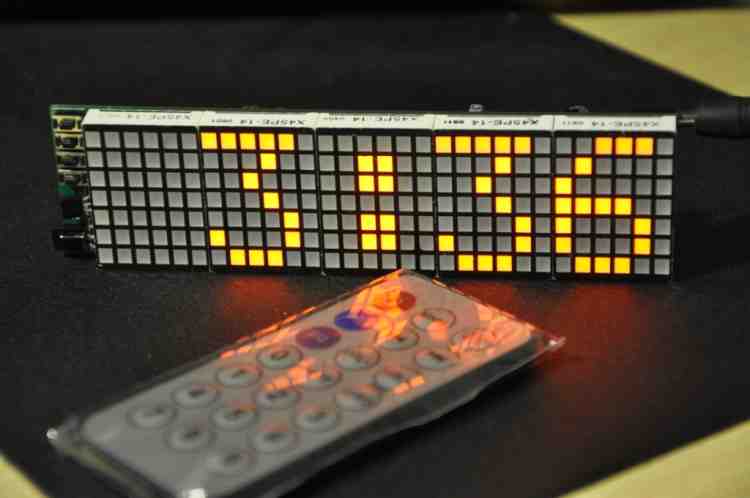

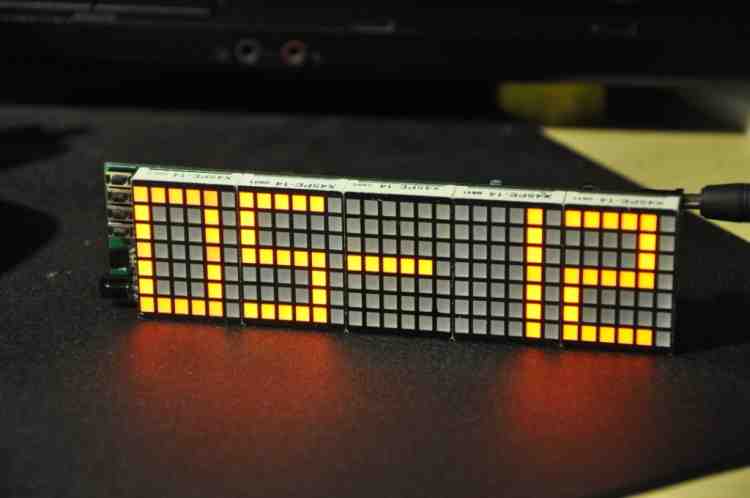

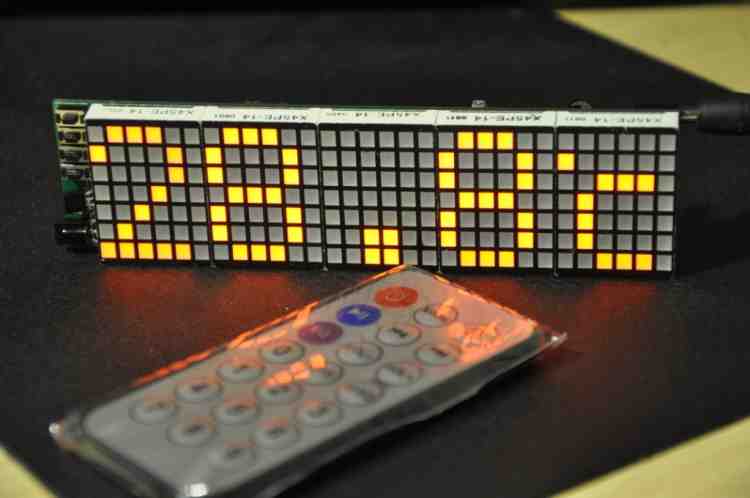

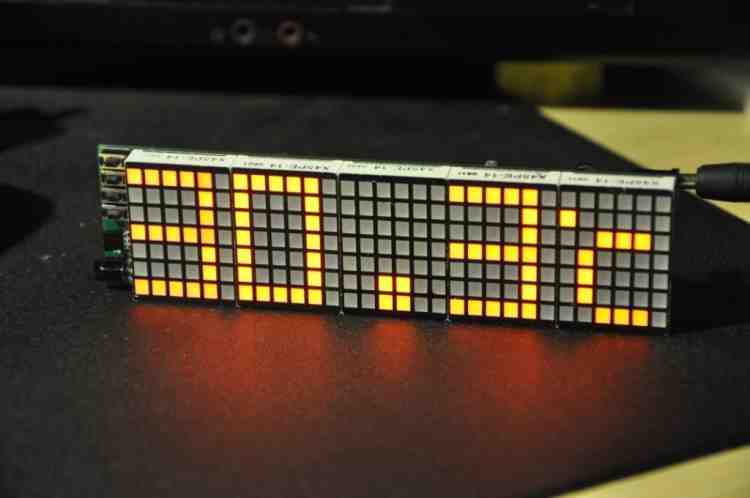

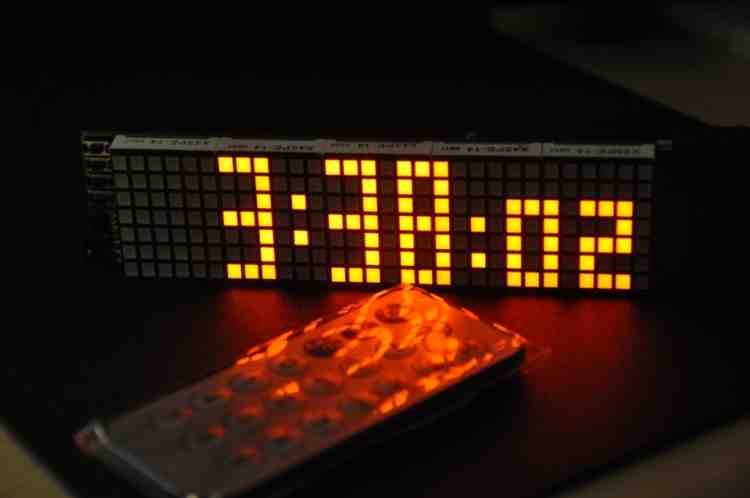

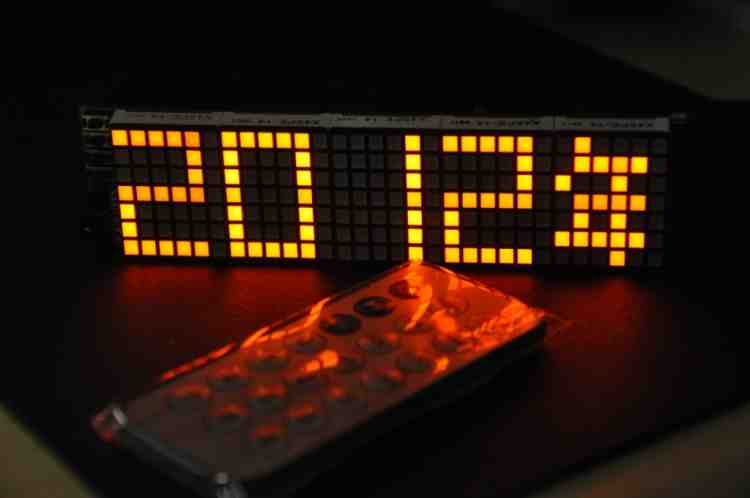

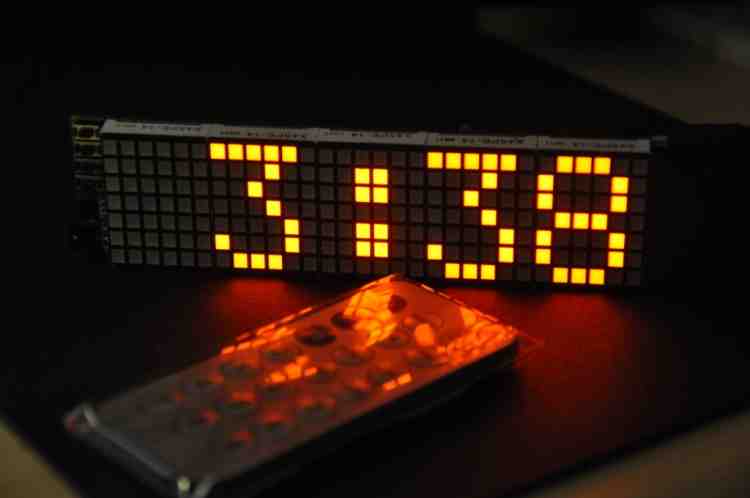

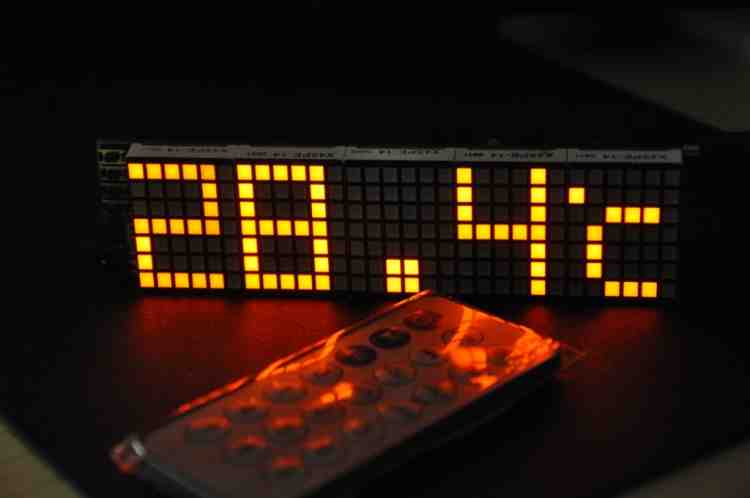

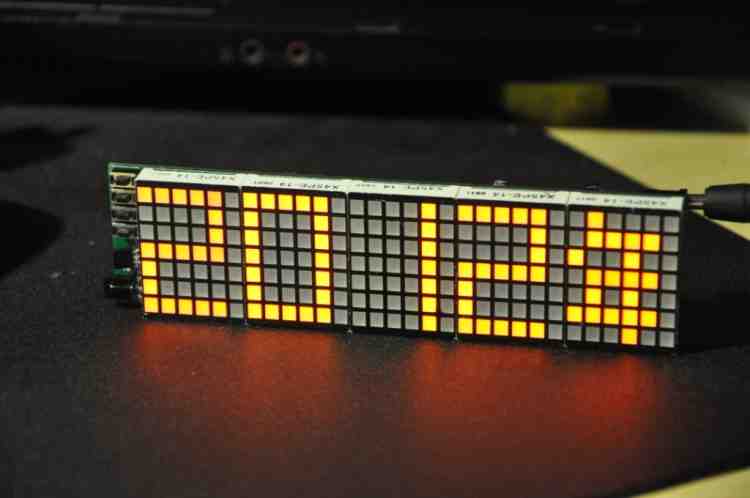

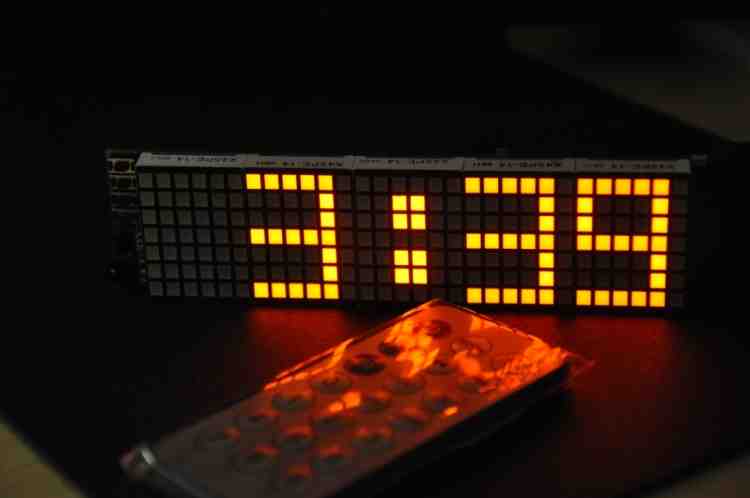

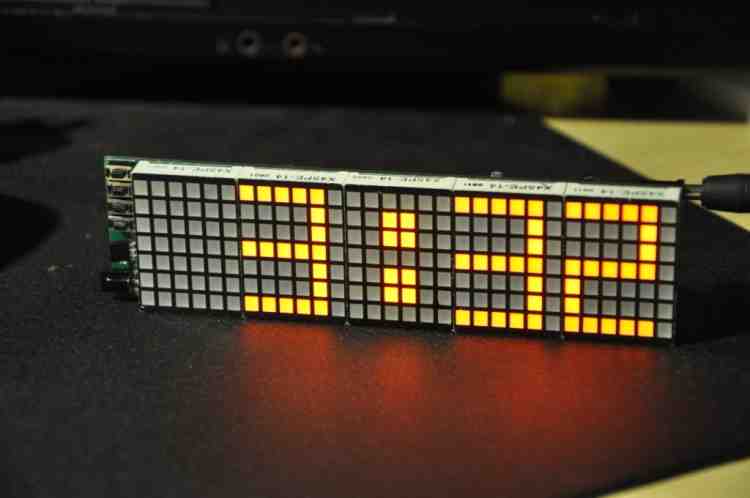

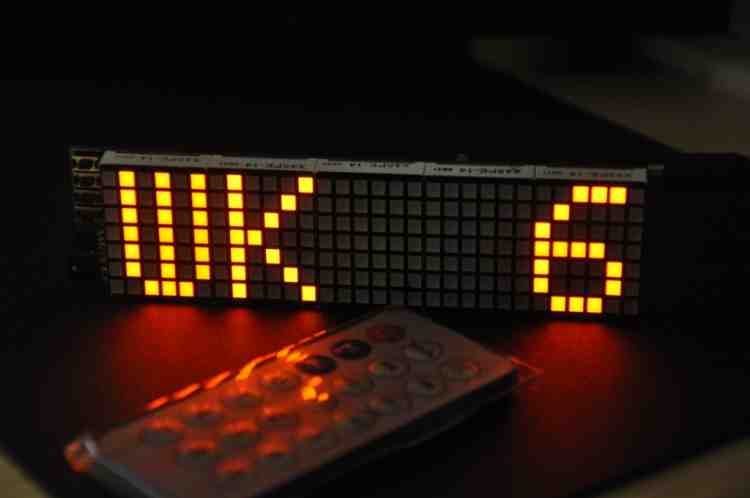

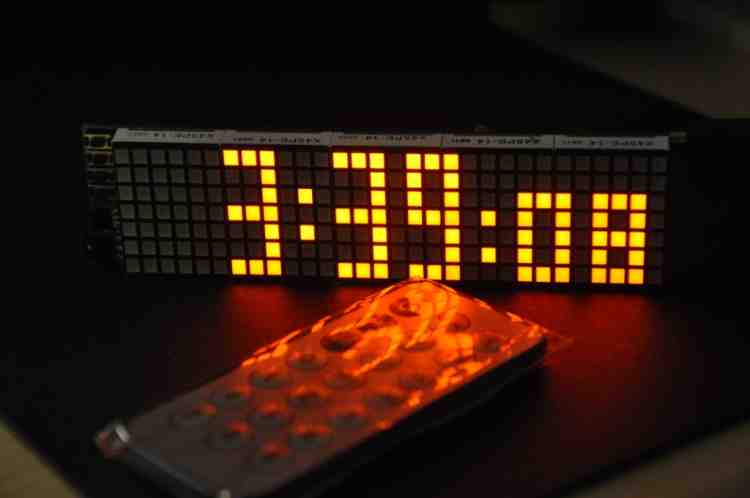

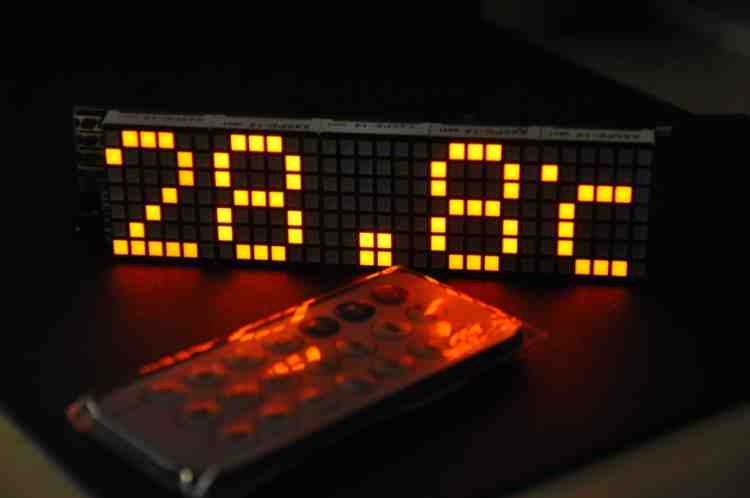

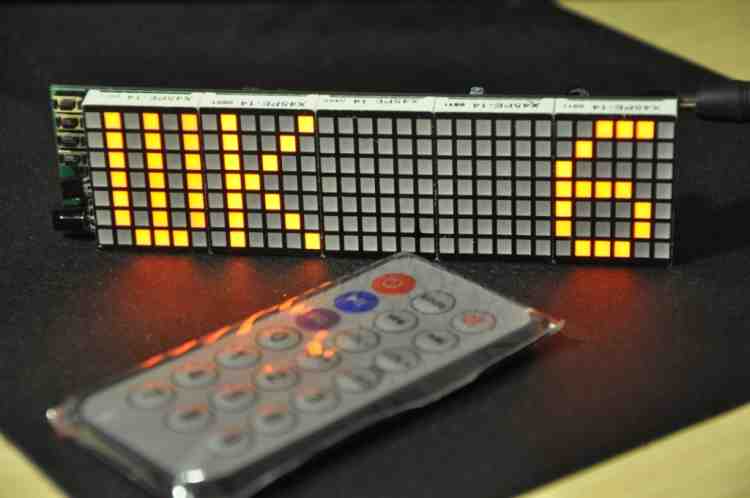

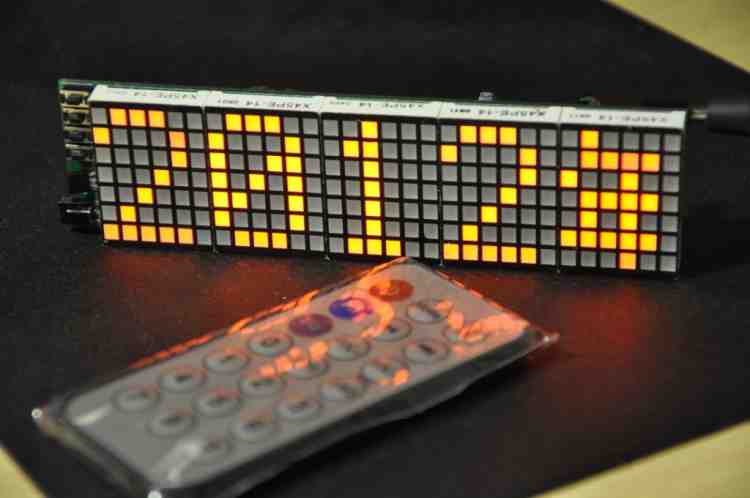

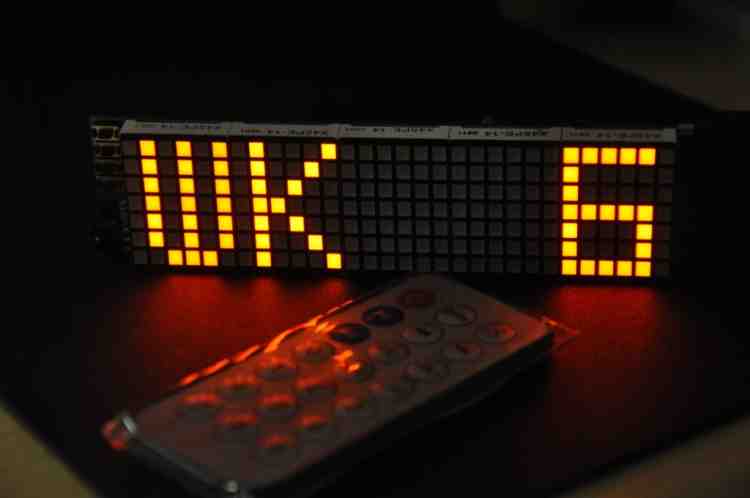

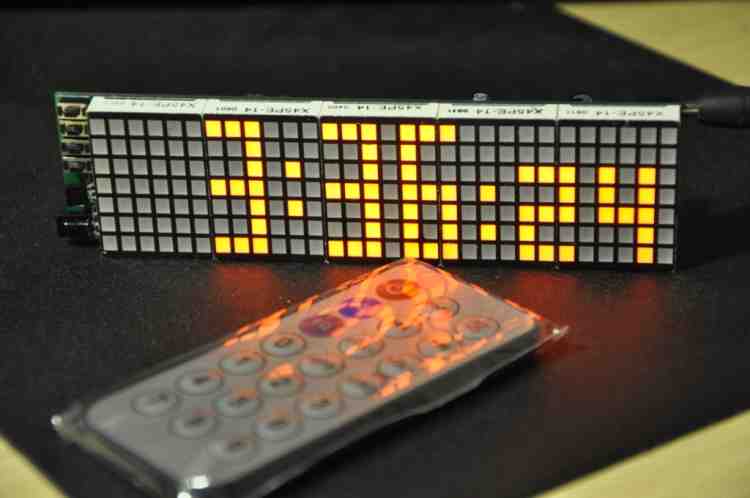

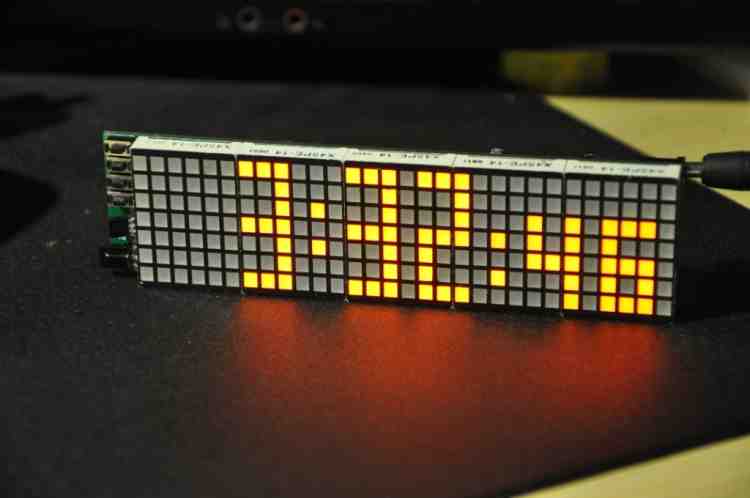

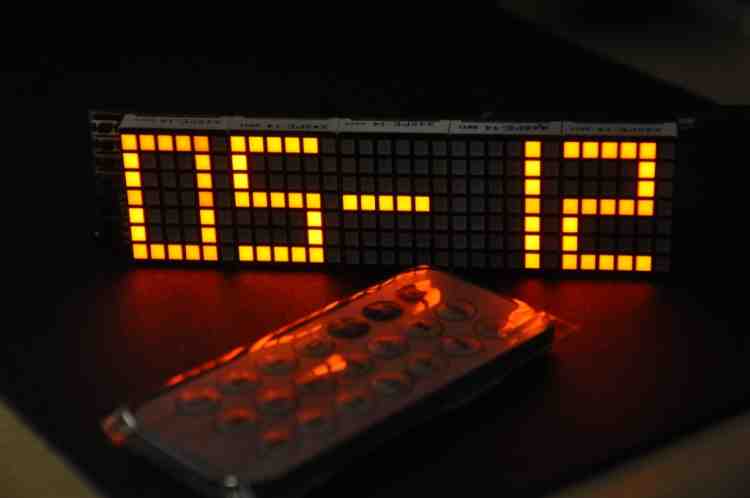

成品展示

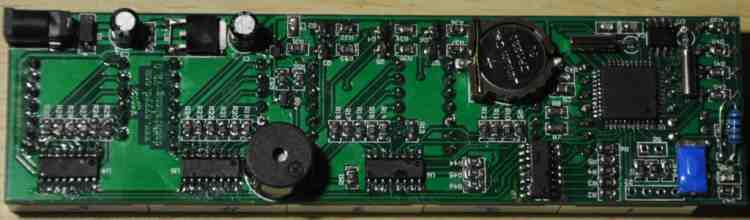

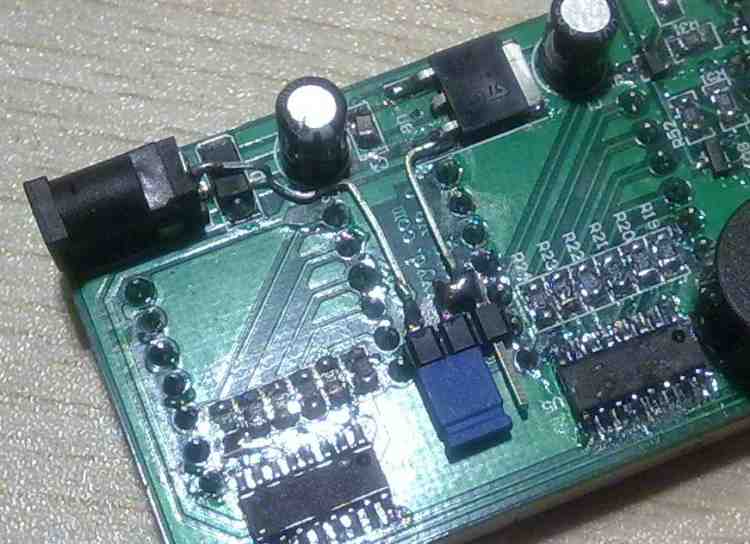

补焊后的电路板。那个直插式的电阻是10K的,贴片的弄丢一个,只能这样补上了。建议店家以后小东西多备两个。


后来又加了一个电源选择跳线,可以方便的在5V与9V间快速转换,建议下一版电路能标配这个功能


第一次焊接贴片元件,欢迎拍砖交流~~~

回复

使用道具 举报

 发表于 2012-5-22 15:30:19
臭得瑟[tthread=lixue533, 贱小兔儿]http://app.qlogo.cn/mbloghead/1dfdc4629cc51ef505be[/tthread]
回复 支持 反对

使用道具

发表于 2012-7-20 08:27:31 | 显示全部楼层
我的0730多功能时钟
图片 002.jpg
回复 支持 反对

使用道具 举报

发表于 2014-7-5 14:12:29 | 显示全部楼层
欢迎拍砖交流
